智能流量定量控制器内部接线图是什么样的，如何对流量定量控制仪接线

智能流量定量控制器内部接线图是什么样的，如何对流量定量控制仪接线？

答：流量定量控制仪系统接线方法很简单，只需要打开控制柜系统，就可以看到一排的接线端子，在每个接线的端子上面都有标明接水泵还是流量计，根据接线端子的说明进行接线就可以了。

下面以大泉流量的定量控制柜为例，演示一下流量定量控制柜的接线方法，首先是打开流量定量控制柜，在空气开关的下面会有一排的接线端子，如下图所示：

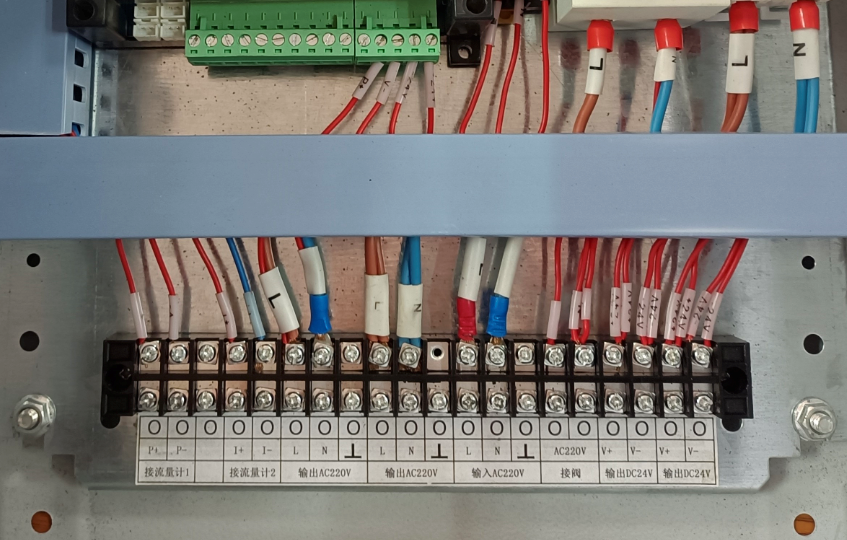

流量定量控制柜内部接线图

一共是有8组接线，12两组是接流量计的，34两组是输出220V的电源接口，5组是输入电源，也就是需要我们接通220V电压，6级是接电磁阀，就是用来控制启动与停止的，最后两组是输出24V电源，如果现场需要用到24V电源时，就可以直接连接即可。

从上图可见，流量定量控制仪的接线是非常的简单，只需要对应端子上的说明连接就可以解决了。

对于流量定量控制仪接线这一问题，大家有什么想法欢迎一起在评论区交流哦！

图文：大泉流量/王涛
