恒定流量控制系统，基于PLC的流量控制系统解决方案

定量控制仪系统是由流量计、流量定量控制仪、电磁阀和配电箱等装置组成，可实现对流体的定量计量、定量灌装、定量配料等过程的控制。定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量积算控制仪并开始计量，当流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。

定量控系统技术要求

例如：给罐子定量加水（比如10L），在流量积算仪（定量控制仪）上输入10L 的定量值，然后按一下启动按钮（或确认键），流量积算仪继电器闭合(电磁阀打开，加水灯亮),流量积算仪开始累积，当累积数到达10L 后，流量积算仪继电器断开(电磁阀关闭，加水灯灭),本次定量完成。

如果要进行下一次定量控制，需按一下清零按钮，再按以上步骤操作，如中间需要暂停，可按下停止按钮。如果定量值与上次一致直接按启动按钮即可。

控制仪输入为4-20mA 或脉冲信号，带外接启动、停止、清零，两个继电器输出。

继电器到电磁阀需加一个中间继电器，如果电磁阀是24V 供电，需增加一个24V 开关电源。注：指示灯、按钮、中间继电器、空气开关、交流接触器（可省）、定量控制仪（液晶显示）、控制箱、组成一个控制系统，控制现场（24VDC）电磁阀启动或停止，另要加一个总电源开关、流量计，电磁阀，需要按照现场要求来做。

恒定流量控制系统的组成

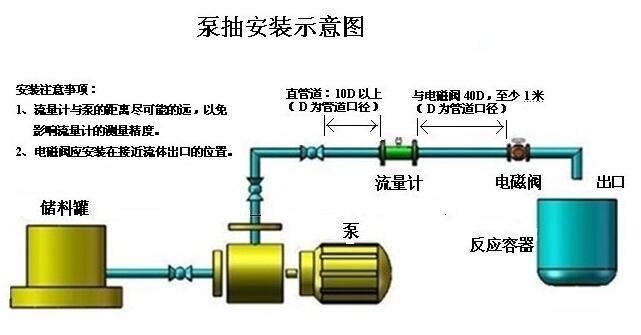

系统由计算机、接口转换器、变频器和水泵构成，通过RS485总线将变频器和计算机相连。计算机作为系统主机，变频器和水泵作为从机。计算机标配RS232接口，通过RS232／485接口转换器进行接口转换后将其接入网络；变频器标配RS485接口模块，通过RJ45接插头与计算机相连，系统结构如图1所示。由计算机向变频器发出频率控制信号，变频器根据给定频率执行动作，并向主机返回当前运行频率值。
