机采井不压井浮球开关工作原理

油田在采用注水开发，油井由自喷转抽后，由于井内压力仍较高，从而给抽油井不压井检修作业增加了新的困难。采用泥浆压井不仅造成大量人力、物力的浪费，而且还会对油层造成严重污染，同时泥浆替喷到地面亦污染环境。如果替喷不彻底，还会给井站上的计量仪表造成卡堵现象，以致影响油井生产。

1.工作原理
机采井不压井浮球开关，是借助井内液体的浮力和井内压力使密度小的浮球紧紧地倒座于上接头球座上以关闭油管通道，防止油流喷出。在需要打开通道时，下放浮球捅杆，将浮球推离上接头球座，这时则油流通道被打开。
2.结构

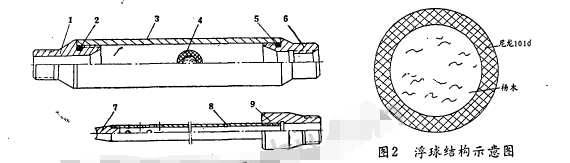

不压井浮球开关由下接头、上接头、密封盘根、工作筒、浮球、导向头、浮球捅杆及捅杆接头等组成，其结构如图1所示。
.不压井浮球开关的最大直径为114mm，最小内径55mm，总长1150mm。经常温水压试验，浮球承受压差15.15MPa，破坏压力为21.21MPa。浮球在90°C的柴油中承受的压差为10.10MPa。

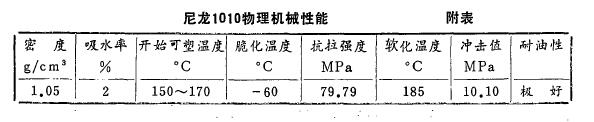

机采井不压井浮球开关的关键部件是浮球。根据浮球的工作环境和受力情况，要求浮球的密度越小越好，并需具有一定的强度、耐高温和耐油性能。经过试验筛选，确定以尼龙1010为浮球外壳材料（其物理机械性能见附表），用密度为0.4g/cm的杨木做球芯，经高压浇注，然后研磨而成。浮球总密度为0.83~0.87g/cm3。浮球的结构如图2所示。
